MG-SSL 系列吹瓶機（中大型瓶）
MG-SS 系列吹瓶機（中大型瓶）
簡介

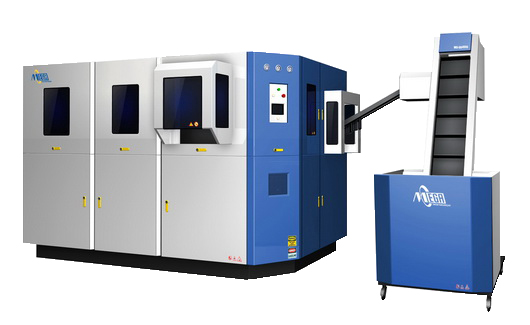

SSL系列吹瓶機為邁格多年研發的第三代直線式電氣混合吹瓶機，該系列機器主要部件由伺服驅動加溫烘箱，瓶坯變距機械手，以及優化后的高壓鎖模部分組成, 得益于上述的最新設計,目前4腔的機器能吹制常規5升油瓶為3000瓶每小時。相對于傳統的設計, 該機型具有更佳的吹瓶效果，更少的能源需要。
概述
- PLC控制系統
MG-SS 系列PET吹瓶機采用著名的Delta控制系統。程序內設有自我診斷系統，所有警報信息將通過觸摸屏顯示，并提供相應的解決方案。
- 鑄鐵鎖模單元
澆鑄成型的鎖模臺不僅耐用高，變型量小,也能提高機器的穩定性。工程軟件分析和優化合模系統保證了快速的移動和超強的鋼性。鎖模單元配合高壓補償設計保證完美的最終PET瓶子的質量。

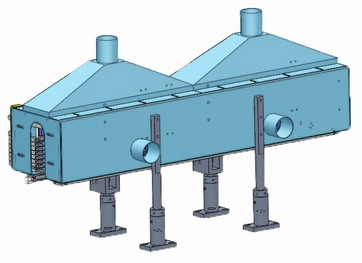

- 紅外線加熱系統
具有先進空氣循環加熱設計能保持溫度的準確和均勻，這是生產高質量塑料瓶的關鍵所在。在特殊設計的烘箱里，燈管能調節成水平或垂直位置, 確保了烘道能適應各種大小的瓶胚。
- 專業設計的分距單元
專業設計的瓶胚分距單元保證了機器對不同規格瓶子的兼容性, 同時有利于機器提高吹瓶的生產速度。
械手副本.jpg)
- 瓶胚輸送和瓶子卸載系統
國際品牌FESTO的氣動原件保證了機器可靠的性能和長久的壽命，而且直線型滑軌提高了移動速度. 標準化設計的機械手可以根據不同的瓶口快速的更換.
- 拉伸系統
機器采用的是伺服拉伸系統，它確保了快速拉伸和較長的拉伸距離。直線滑軌使拉伸動作更平滑,更快速。
特點
- 較高的生產效率。
- 高效設計的瓶胚加載裝置。
- 適合生產5-20L容量的PET瓶子。
- 先進的PLC控制系統以及具有方便操作的觸摸面板。
- PLC系統儲存上至30套的吹瓶參數。
- 可靠的多重傳感器系統監控機器的全自動功能。
- 特殊的空氣儲存單元裝備。
- 精確紅外線加熱單元，燈管便利調整機械設計。
- 冷卻系統能提供良好的冷卻效果。
- 緊湊的設計節省了空間。
- 簡單的安裝和操作。

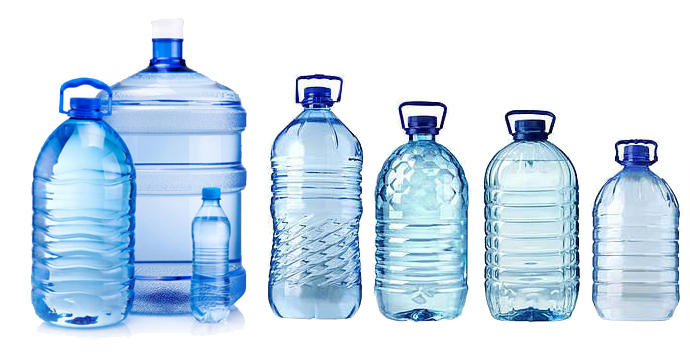

瓶樣
技術參數
| 主要信息 | MG-SS2L | MG-SS2EL | MG-SS3L | MG-SS4L | MG-SS4EL |
|---|---|---|---|---|---|
| 鎖模力 | 50T | 55T | 58T | 68T | 80T |
| 開模行程 | 200mm | 250mm | 220mm | 220mm | 250mm |
| 最大拉伸行程 | 500mm | 550mm | 380mm | 380mm | 550mm |
| 底模行程 | 70mm | 70mm | 70mm | 70mm | 70mm |
| 腔數 | 2 Cavity | 2 Cavity | 3 Cavity | 4 Cavity | 4 Cavity |
| 理論產量 | 1600BPH | 1200BPH | 2500BPH | 3500 BPH | 2700BPH |
| 最大模厚 | 290mm | 322mm | 300mm | 300mm | 322mm |
| 電力系統 | |||||
| 標準電壓 | 380v/3PH/50Hz | or special order | |||
| 加熱區 | 5 Sections | 7 Sections | 6 Sections | 8 Sections | 7 Sections |
| 總功率 | 60KW | 80KW | 80KW | 100KW | 120KW |
| 容器 | |||||
| 最大容積 | 6L | 10L | 5L | 5L | 10L |
| 瓶口直徑 | 50mm | 50mm | 50mm | 50mm | 50mm |
| 瓶子直徑 | 190mm | 220 | 190mm | 190mm | 220 |
| 最大瓶高 | 350mm | 400mm | 360mm | 360mm | 400mm |
| 空氣系統 | |||||
| 低壓耗氣量 | 8-10Bar | 8-10Bar | 8-10Bar | 8-10Bar | 8-10Bar |
| 高壓耗氣量 | 30-35 Bar | 30-35 Bar | 30-35 Bar | 30-35 Bar | 30-35 Bar |
| 尺寸，重量 | |||||
| 吹瓶機 | 2.9×2.22×2.3m | 3.56x.22×2.3m | 4×2.15×2.2m | 4.2×2.15×2.2m | 5×2.2×2.3m |
| 上料機 | 2.5×1.6×2.8m | 2.5×1.6×2.8m | 2×1.2×2.2m | 2×1.2×2.2mm | 2.5×1.8×2.8m |
| 重量 | 5.5T | 6.5T | 7T | 8T | 10T |
| 主要信息 | MG-SS1EXL | MG-SS2EXL |
|---|---|---|
| 鎖模力 | 500KN | 1050KN |
| 開模行程 | 330mm | 305mm |
| 最大拉伸行程 | 550mm | 550mm |
| 底模行程 | 60mm | 60mm |
| 腔數 | 1 cavity | 2 Cavity |
| 理論產量 | 400BPH | 750BPH |
| 最大模厚 | 420mm | 420mm |
| 電力系統 | ||
| 標準電壓 | 380v/3PH/50Hz | or special order |
| 加熱區 | 8 Sections | 8 Sections |
| 總功率 | 45KW | 85KW |
| 容器 | ||
| 最大容積 | 20L | 20L |
| 瓶口直徑 | 70mm | 70mm |
| 瓶子直徑 | 280mm | 280mm |
| 最大瓶高 | 535mm | 535mm |
| 空氣系統 | ||
| 低壓耗氣量 | 8-10Bar | 8-10Bar |
| 高壓耗氣量 | 30-35 Bar | 30-35 Bar |
| 尺寸，重量 | ||
| 吹瓶機 | 4.8X2.15X1.6m | 5.8×2.2×1.9m |
| 上料機 | _ _ | _ _ |
| 重量 | 4T | 6T |
