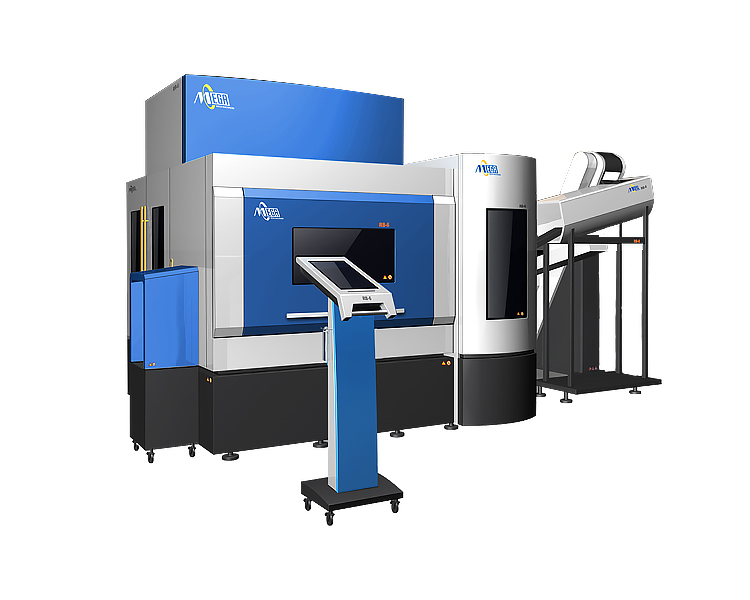

RB系列高速旋轉吹瓶機
RB系列高速旋轉吹瓶機
簡介
RB系列是邁格公司最新推出的二代高速旋轉吹瓶機和高速吹瓶機。我們設計研究團隊本著提高器效率原則重新優化設計改良。跟上一代旋轉吹瓶機相比，新一代的機器擁有優化后的瓶胚烘道設計，具有耗能較低,占用空間較小等特點。重新設計的開合模機械結構，使機器擁有更寬的操作窗口。新型的RB系列旋轉吹瓶機能吹制0.5L水瓶達到1800瓶每腔每小時。
概述
瓶胚加載和輸送
瓶胚回收設計使瓶胚減少在上料機上堵塞,可換式的星輪設計可以滿足不同瓶胚口徑的快速更換。
直線型烘箱
在瓶胚加溫烘烤的過程中.獨特的烘道設計，保證瓶胚加溫的均勻性，優化后的烘道排布能減少機器對能源的損耗。
瓶胚和瓶子傳送星
傳統設計的雙凸輪伸縮機械手，它保證了運作的可靠性和維持的簡易性。
鎖模單元
鎖模結構采用快速更換的模殼設計，它能減少不同規格模具的更換時間?？煽靠焖俚逆i模設計能使機械在吹瓶時達到最佳的性能。
吹瓶站
可換式拉伸曲線保證不同形狀瓶子的均勻拉伸質量。一體式吹瓶閥板減少安裝體積以及提供更好的工作性能，保證高速吹瓶時的工作需要。先進的罩吹設計，使瓶頸在吹瓶時受到較少的撞擊.
選構件
烘道PID系統
紅外線測溫儀能自動測試瓶胚溫度，并能自動調整烘道的溫度。它避免了白天和夜晚不同溫差對吹瓶的影響，同樣此系統能選配額外的報警單元，當探測到任何破壞或老化時會發出警報。
空氣回收系統
為了減少吹瓶者的生產成本，邁格的空氣回收系統,能有效的回收高壓廢氣, 從而降低了吹瓶的生產成本, 該設計能方便的打開和關閉.
空氣冷卻循環系統 (適用于高溫灌裝PET瓶)?
感謝邁格總經理蔡元森先生給我們帶來的高效空氣冷卻循環系統，在高壓吹氣后，引進空氣冷卻循環系統來減少殘余應力同時增加PET結晶率。PET瓶經冷卻循環工藝之后，能在高溫灌裝中保持原狀.
瓶樣
2L CSD瓶
500ml熱灌裝PET瓶
300ml 水瓶
515ml 水瓶
350ml熱灌裝PET瓶
750ml清潔劑瓶
技術參數
| 類型 | RB4 | RB6 | RB12 | RB16 |
|---|---|---|---|---|
| 理論產量 | ||||
| 每腔 | 1,300 BPH | 1,400 BPH | 1,800 BPH | 1,800 BPH |
| 機器產量 | 5,200 BPH | 8,400 BPH | 21,600 BPH | 28,800 BPH |
| 瓶子尺寸 | ||||
| 最大容量 | 2 L | 2 L | 3 L | 3 L |
| 最小容量 | 0.1 L | 0.1 L | 0.1 L | 0.1 L |
| 最大直徑 | 110 mm | 110 mm | 110 mm | 110 mm |
| 最大高度 | 300 mm | 300 mm | 350 mm | 350 mm |
| 瓶胚尺寸 | ||||
| 口徑大小 | Up to 42 mm | Up to 42 mm | UP to 32 mm | UP to 32 mm |
| 支撐環大小 | Up to 48 mm | Up to 48 mm | Up to 36 mm | Up to 36 mm |
| 機器尺寸 | ||||
| 主機(LxWxH) | 2.4×1.7×3.0 (M) | 2.0×2.7×3.0 (M) | 2. 5 x3.0x3.2 (M) | 2.8×3.3×3.2 (M) |
| 烘道 (LxWxH) | 3.0×0.9×3.0 (M) | 3.4×0.8×2.4 (M) | 5.0×1.5×2.0 (M) | 5.5×1.5×2.0 (M) |
| 電力 | ||||
| 標準電壓 | 380V/3PH/50HZ | 或特殊型號 | ||
| 功率（最大） | 90KW | 120KW | 220KW | 260KW |
| 空氣供給 | ||||
| 最大吹瓶壓力 | 40 Bar | 40 Bar | 40 Bar | 40 Bar |
| 壓強 | 580.15 PSI | 580.15 PSI | 580.15 PSI | 580.15 PSI |
| 空氣消耗量 | 3. 5 M 3 /Min | 6.0 M 3 /Min | 15 M 3 /Min | 20 M 3 /Min |
| 冷水供給 | ||||
| 水壓 | 4 Bar | 4 Bar | 4 Bar | 4 Bar |
| 58 PSI | 58 PSI | 58 PSI | 58 PSI | |
| 水溫 | 10 ℃ | 10 ℃ | 10 ℃ | 10 ℃ |
| 50 | 50 | 50 | 50 |
邁格機械, 中國專業的PET包裝設備生產商.
備注: 旋轉式吹瓶機也稱為旋轉式PET拉伸吹瓶機,旋轉PET吹瓶機, 高速吹瓶機。
