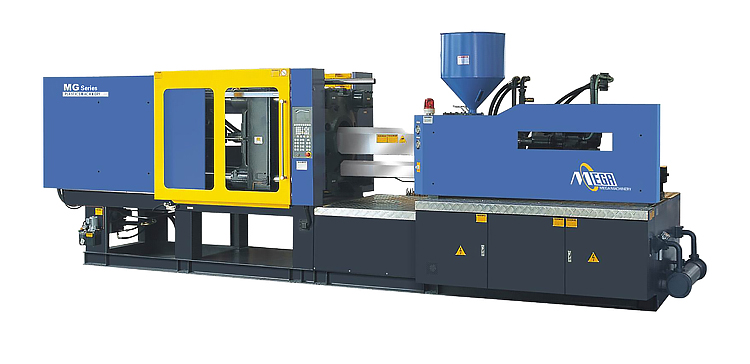

MG系列注塑機
MG系列注塑機
簡介
邁格機械的注塑機多元化，涵蓋了所有應用標準和國際質量標準。鎖模力在600和125,000之間，機器性能高，價位低，我們的MG系列機器為我們的客戶創造關鍵性的競爭優勢。
特點
PLC控制器
MG系列采用先進的操控技術。這種高性能的控制系統為注塑機和操作員建立了理想的溝通橋梁。統一的操縱理念和邏輯性明確的運行結構框架，使機器操作更方便，更面向用戶。
PET注塑裝置
優化的螺桿長徑比為25：1，加長的機器底座，由高輸出功率的馬達驅動，提高了PET材料的塑化效果，保證了PET管胚的質量。加強型頂出油缸保證完成部分自動頂出。
開合模系統
優化后的五個鉸鏈機腳能提供較為理想的速度以及動力。開合模過程中高靈敏度保護了注塑模具過度磨損。優化了的高速的模具閉合裝置縮短了周期時間。
自動模厚調整裝置
由液壓馬達通過齒輪系統驅動的模厚調整裝置確保不同機器適合不同的模具厚度，保證模板平行度已經統一的噸位。光電池功能檢測保證了高精確度。
液壓系統
節能液壓系統配有高品質隔音部件以及高質量不見,使傳送動力更大，機器運動更均勻精確。
MG注塑機的型號
| 規格 | MG-96T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 32 | 35 | 38 |
| 螺桿長徑比 | L/D | 24 | 22 | 20.2 |
| 理論容量 | cm3 | 128 | 154 | 181 |
| 注射重量 | g | 116 | 140 | 164 |
| 注射速率 | g/s | 71 | 85 | 101 |
| 塑化能力 | g/d | 12 | 15 | 17 |
| 注射壓力 | mpa | 262 | 219 | 185 |
| 螺桿轉速 | rpm | 0～200 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 960 |
| 移模行程 | mm | 315 |
| 拉桿內距 | mm | 360×340 |
| 最大模厚 | mm | 390 |
| 最小模厚 | mm | 150 |
| 頂出行程 | mm | 90 |
| 頂出力 | KN | 43 |
| 頂出桿根數 | piece | 5 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 11 |
| 電熱功率 | kw | 6.9 |
| 外形尺寸(LxWxH) | m | 4.16×1.19×1.79 |
| 重量 | t | 3.2 |
| 料斗容積 | kg | 25 |
| 油箱容積 | L | 221 |
| 規格 | MG-120T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 35 | 38 | 42 |
| 螺桿長徑比 | L/D | 23.9 | 22 | 19.9 |
| 理論容量 | cm3 | 168 | 198 | 242 |
| 注射重量 | g | 153 | 180 | 220 |
| 注射速率 | g/s | 90 | 105 | 129 |
| 塑化能力 | g/d | 15 | 17 | 21 |
| 注射壓力 | mpa | 219 | 186 | 152 |
| 螺桿轉速 | rpm | 0～210 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 1200 |
| 移模行程 | mm | 340 |
| 拉桿內距 | mm | 410×360 |
| 最大模厚 | mm | 400 |
| 最小模厚 | mm | 150 |
| 頂出行程 | mm | 115 |
| 頂出力 | KN | 40 |
| 頂出桿根數 | piece | 5 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 11 |
| 電熱功率 | kw | 6.5 |
| 外形尺寸(LxWxH) | m | 4.3×1.3×1.8 |
| 重量 | t | 3.5 |
| 料斗容積 | kg | 25 |
| 油箱容積 | L | 220 |
| 規格 | MG-139T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 38 | 42 | 45 |
| 螺桿長徑比 | L/D | 23.1 | 20.9 | 19.5 |
| 理論容量 | cm3 | 198 | 242 | 278 |
| 注射重量 | g | 180 | 220 | 253 |
| 注射速率 | g/s | 97 | 118 | 135 |
| 塑化能力 | g/d | 17 | 21 | 23 |
| 注射壓力 | mpa | 217 | 178 | 155 |
| 螺桿轉速 | rpm | 0～200 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 1390 |
| 移模行程 | mm | 380 |
| 拉桿內距 | mm | 410×410 |
| 最大模厚 | mm | 430 |
| 最小模厚 | mm | 170 |
| 頂出行程 | mm | 115 |
| 頂出力 | KN | 40 |
| 頂出桿根數 | piece | 5 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 13 |
| 電熱功率 | kw | 7.20 |
| 外形尺寸(LxWxH) | m | 4.7×1.3×1.8 |
| 重量 | t | 4.7 |
| 料斗容積 | kg | 25 |
| 油箱容積 | L | 230 |
| 規格 | MG-168T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 40 | 45 | 48 |
| 螺桿長徑比 | L/D | 22.5 | 20 | 18.8 |
| 理論容量 | cm3 | 245 | 310 | 353 |
| 注射重量 | g | 228 | 290 | 328 |
| 注射速率 | g/s | 118 | 150 | 170 |
| 塑化能力 | g/d | 18 | 22 | 25 |
| 注射壓力 | mpa | 196 | 155 | 136 |
| 螺桿轉速 | rpm | 0～195 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 1680 |
| 移模行程 | mm | 430 |
| 拉桿內距 | mm | 460×460 |
| 最大模厚 | mm | 480 |
| 最小模厚 | mm | 180 |
| 頂出行程 | mm | 120 |
| 頂出力 | KN | 40 |
| 頂出桿根數 | piece | 5 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 15 |
| 電熱功率 | kw | 7.50 |
| 外形尺寸(LxWxH) | m | 5.3×1.4×2.1 |
| 重量 | t | 5.2 |
| 料斗容積 | kg | 25 |
| 油箱容積 | L | 250 |
| 規格 | MG-188T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 45 | 48 | 52 |
| 螺桿長徑比 | L/D | 22.4 | 21 | 19.4 |
| 理論容量 | cm3 | 381 | 434 | 509 |
| 注射重量 | g | 346 | 395 | 463 |
| 注射速率 | g/s | 118 | 135 | 156 |
| 塑化能力 | g/d | 22 | 25 | 30 |
| 注射壓力 | mpa | 196 | 172 | 146 |
| 螺桿轉速 | rpm | 0～195 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 1880 |
| 移模行程 | mm | 430 |
| 拉桿內距 | mm | 510×460 |
| 最大模厚 | mm | 530 |
| 最小模厚 | mm | 180 |
| 頂出行程 | mm | 140 |
| 頂出力 | KN | 50 |
| 頂出桿根數 | piece | 5 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 15 |
| 電熱功率 | kw | 10.8 |
| 外形尺寸(LxWxH) | m | 5.4×1.5×2.1 |
| 重量 | t | 5.5 |
| 料斗容積 | kg | 25 |
| 油箱容積 | L | 280 |
| 規格 | MG-228T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 50 | 55 | 60 |
| 螺桿長徑比 | L/D | 22 | 20 | 18.3 |
| 理論容量 | cm3 | 442 | 535 | 636 |
| 注射重量 | g | 402 | 487 | 579 |
| 注射速率 | g/s | 189 | 229 | 273 |
| 塑化能力 | g/d | 32 | 41 | 49 |
| 注射壓力 | mpa | 212 | 175 | 147 |
| 螺桿轉速 | rpm | 0～180 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 2280 |
| 移模行程 | mm | 480 |
| 拉桿內距 | mm | 510×510 |
| 最大模厚 | mm | 550 |
| 最小模厚 | mm | 200 |
| 頂出行程 | mm | 140 |
| 頂出力 | KN | 65 |
| 頂出桿根數 | piece | 9 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 22 |
| 電熱功率 | kw | 12.50 |
| 外形尺寸(LxWxH) | m | 5.7×1.5×2.2 |
| 重量 | t | 6.9 |
| 料斗容積 | kg | 50 |
| 油箱容積 | L | 320 |
| 規格 | MG-268T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 55 | 60 | 65 |
| 螺桿長徑比 | L/D | 21.8 | 20 | 18.4 |
| 理論容量 | cm3 | 589 | 712 | 836 |
| 注射重量 | g | 538 | 641 | 752 |
| 注射速率 | g/s | 240 | 285 | 334 |
| 塑化能力 | g/d | 38 | 45 | 52 |
| 注射壓力 | mpa | 200 | 168 | 143 |
| 螺桿轉速 | rpm | 0～190 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 2680 |
| 移模行程 | mm | 550 |
| 拉桿內距 | mm | 570×570 |
| 最大模厚 | mm | 600 |
| 最小模厚 | mm | 230 |
| 頂出行程 | mm | 150 |
| 頂出力 | KN | 65 |
| 頂出桿根數 | piece | 9 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 30 |
| 電熱功率 | kw | 14.90 |
| 外形尺寸(LxWxH) | m | 6.4×1.6×2.3 |
| 重量 | t | 8.0 |
| 料斗容積 | kg | 50 |
| 油箱容積 | L | 580 |
| 規格 | MG-288T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 60 | 65 | 70 |
| 螺桿長徑比 | L/D | 22.8 | 21 | 19.5 |
| 理論容量 | cm3 | 777 | 912 | 1058 |
| 注射重量 | g | 707 | 830 | 963 |
| 注射速率 | g/s | 239 | 281 | 326 |
| 塑化能力 | g/d | 45 | 52 | 62 |
| 注射壓力 | mpa | 195 | 166 | 143 |
| 螺桿轉速 | rpm | 0～190 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 2880 |
| 移模行程 | mm | 550 |
| 拉桿內距 | mm | 620×570 |
| 最大模厚 | mm | 640 |
| 最小模厚 | mm | 230 |
| 頂出行程 | mm | 190 |
| 頂出力 | KN | 80 |
| 頂出桿根數 | piece | 9 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 30 |
| 電熱功率 | kw | 18.2 |
| 外形尺寸(LxWxH) | m | 6.5×1.6×2.3 |
| 重量 | t | 9.1 |
| 料斗容積 | kg | 50 |
| 油箱容積 | L | 580 |
| 規格 | MG-328T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 65 | 70 | 75 |
| 螺桿長徑比 | L/D | 21.5 | 20 | 18.7 |
| 理論容量 | cm3 | 1132 | 1312 | 1506 |
| 注射重量 | g | 1030 | 1194 | 1371 |
| 注射速率 | g/s | 245 | 285 | 327 |
| 塑化能力 | g/d | 50 | 60 | 71 |
| 注射壓力 | mpa | 182 | 157 | 137 |
| 螺桿轉速 | rpm | 0～160 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 3280 |
| 移模行程 | mm | 670 |
| 拉桿內距 | mm | 660×660 |
| 最大模厚 | mm | 680 |
| 最小模厚 | mm | 240 |
| 頂出行程 | mm | 160 |
| 頂出力 | KN | 65 |
| 頂出桿根數 | piece | 13 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 37 |
| 電熱功率 | kw | 18.50 |
| 外形尺寸(LxWxH) | m | 6.9×1.7×2.5 |
| 重量 | t | 12.0 |
| 料斗容積 | kg | 50 |
| 油箱容積 | L | 730 |
| 規格 | MG-368T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 65 | 70 | 75 |
| 螺桿長徑比 | L/D | 22.6 | 21 | 19.6 |
| 理論容量 | cm3 | 1228 | 1424 | 1635 |
| 注射重量 | g | 1117 | 1296 | 1488 |
| 注射速率 | g/s | 233 | 270 | 310 |
| 塑化能力 | g/d | 50 | 60 | 71 |
| 注射壓力 | mpa | 195 | 168 | 146 |
| 螺桿轉速 | rpm | 0～160 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 3680 |
| 移模行程 | mm | 670 |
| 拉桿內距 | mm | 720×660 |
| 最大模厚 | mm | 750 |
| 最小模厚 | mm | 240 |
| 頂出行程 | mm | 180 |
| 頂出力 | KN | 90 |
| 頂出桿根數 | piece | 13 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 37 |
| 電熱功率 | kw | 20.50 |
| 外形尺寸(LxWxH) | m | 7.5×1.85×2.25 |
| 重量 | t | 12.8 |
| 料斗容積 | kg | 50 |
| 油箱容積 | L | 750 |
| 規格 | MG-398T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 70 | 75 | 80 |
| 螺桿長徑比 | L/D | 21.4 | 20 | 18.8 |
| 理論容量 | cm3 | 1293 | 1485 | 1689 |
| 注射重量 | g | 1177 | 1351 | 1537 |
| 注射速率 | g/s | 366 | 395 | 446 |
| 塑化能力 | g/d | 60 | 65 | 70 |
| 注射壓力 | mpa | 199 | 173 | 152 |
| 螺桿轉速 | rpm | 0～165 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 3980 |
| 移模行程 | mm | 700 |
| 拉桿內距 | mm | 720×720 |
| 最大模厚 | mm | 800 |
| 最小模厚 | mm | 280 |
| 頂出行程 | mm | 160 |
| 頂出力 | KN | 110 |
| 頂出桿根數 | piece | 13 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 37 |
| 電熱功率 | kw | 23.2 |
| 外形尺寸(LxWxH) | m | 7.3×1.9×2.5 |
| 重量 | t | 15.7 |
| 料斗容積 | kg | 50 |
| 油箱容積 | L | 750 |
| 規格 | MG-528T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 80 | 85 | 90 |
| 螺桿長徑比 | L/D | 22.3 | 21 | 19.8 |
| 理論容量 | cm3 | 2141 | 2418 | 2710 |
| 注射重量 | g | 1948 | 2200 | 2466 |
| 注射速率 | g/s | 427 | 482 | 541 |
| 塑化能力 | g/d | 80 | 100 | 118 |
| 注射壓力 | mpa | 188 | 167 | 149 |
| 螺桿轉速 | rpm | 0～150 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 5280 |
| 移模行程 | mm | 820 |
| 拉桿內距 | mm | 810×810 |
| 最大模厚 | mm | 820 |
| 最小模厚 | mm | 350 |
| 頂出行程 | mm | 210 |
| 頂出力 | KN | 150 |
| 頂出桿根數 | piece | 13 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 55 |
| 電熱功率 | kw | 33.00 |
| 外形尺寸(LxWxH) | m | 8.6×2.2×2.7 |
| 重量 | t | 23 |
| 料斗容積 | kg | 100 |
| 油箱容積 | L | 1000 |
| 規格 | MG-628T | ||||
|---|---|---|---|---|---|
| 注射裝置 | A | B | C | D | |
| 螺桿直徑 | mm | 85 | 90 | 95 | 100 |
| 螺桿長徑比 | L/D | 22.3 | 21 | 19.9 | 18.9 |
| 理論容量 | cm3 | 2298 | 2576 | 2870 | 3181 |
| 注射重量 | g | 2091 | 2344 | 2611 | 2895 |
| 注射速率 | g/s | 400 | 448 | 499 | 553 |
| 塑化能力 | g/d | 60 | 75 | 85 | 100 |
| 注射壓力 | mpa | 206 | 184 | 164 | 149 |
| 螺桿轉速 | rpm | 0～125 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 6280 |
| 移模行程 | mm | 870 |
| 拉桿內距 | mm | 850×850 |
| 最大模厚 | mm | 900 |
| 最小模厚 | mm | 350 |
| 頂出行程 | mm | 260 |
| 頂出力 | KN | 200 |
| 頂出桿根數 | piece | 17 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 55 |
| 電熱功率 | kw | 42 |
| 外形尺寸(LxWxH) | m | 9.3×2.3×2.7 |
| 重量 | t | 31 |
| 料斗容積 | kg | 100 |
| 油箱容積 | L | 1200 |
| 規格 | MG-738T | |||
|---|---|---|---|---|
| 注射裝置 | A | B | C | |
| 螺桿直徑 | mm | 90 | 95 | 105 |
| 螺桿長徑比 | L/D | 23.2 | 22 | 19.9 |
| 理論容量 | cm3 | 2861 | 3188 | 3894 |
| 注射重量 | g | 2603 | 2901 | 3543 |
| 注射速率 | g/s | 560 | 610 | 700 |
| 塑化能力 | g/d | 85 | 100 | 110 |
| 注射壓力 | mpa | 195 | 175 | 143 |
| 螺桿轉速 | rpm | 0～130 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 7380 |
| 移模行程 | mm | 950 |
| 拉桿內距 | mm | 950×950 |
| 最大模厚 | mm | 960 |
| 最小模厚 | mm | 400 |
| 頂出行程 | mm | 280 |
| 頂出力 | KN | 200 |
| 頂出桿根數 | piece | 17 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 30+37 |
| 電熱功率 | kw | 48.8 |
| 外形尺寸(LxWxH) | m | 10.1×2.6×2.8 |
| 重量 | t | 38 |
| 料斗容積 | kg | 100 |
| 油箱容積 | L | 1500 |
| 規格 | MG-1080T | ||||
|---|---|---|---|---|---|
| 注射裝置 | A | B | C | D | |
| 螺桿直徑 | mm | 100 | 110 | 120 | 130 |
| 螺桿長徑比 | L/D | 24.2 | 22 | 20.2 | 18.6 |
| 理論容量 | cm3 | 4083 | 4941 | 5880 | 6901 |
| 注射重量 | g | 3715 | 4496 | 5350 | 6280 |
| 注射速率 | g/s | 695 | 841 | 1001 | 1175 |
| 塑化能力 | g/d | 96 | 116 | 130 | 148 |
| 注射壓力 | mpa | 206 | 171 | 143 | 122 |
| 螺桿轉速 | rpm | 0～110 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 10800 |
| 移模行程 | mm | 1120 |
| 拉桿內距 | mm | 1100×1100 |
| 最大模厚 | mm | 1200 |
| 最小模厚 | mm | 460 |
| 頂出行程 | mm | 320 |
| 頂出力 | KN | 245 |
| 頂出桿根數 | piece | 21 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 45+45 |
| 電熱功率 | kw | 68.50 |
| 外形尺寸(LxWxH) | m | 14.15×2.65×3.5 |
| 重量 | t | 65 |
| 料斗容積 | kg | 100 |
| 油箱容積 | L | 1700 |
| 規格 | MG-1250T | ||||
|---|---|---|---|---|---|
| 注射裝置 | A | B | C | D | |
| 螺桿直徑 | mm | 110 | 120 | 130 | 140 |
| 螺桿長徑比 | L/D | 26.2 | 24 | 22.2 | 20.6 |
| 理論容量 | cm3 | 5322 | 6333 | 7433 | 8616 |
| 注射重量 | g | 4843 | 5763 | 6764 | 7844 |
| 注射速率 | g/s | 806 | 956 | 1122 | 1302 |
| 塑化能力 | g/d | 115 | 128 | 145 | 175 |
| 注射壓力 | mpa | 206 | 173 | 148 | 127 |
| 螺桿轉速 | rpm | 0～95 |
| 鎖模裝置 | ||
|---|---|---|
| 鎖模力 | KN | 12500 |
| 移模行程 | mm | 1300 |
| 拉桿內距 | mm | 1260×1260 |
| 最大模厚 | mm | 1300 |
| 最小模厚 | mm | 550 |
| 頂出行程 | mm | 400 |
| 頂出力 | KN | 260 |
| 頂出桿根數 | piece | 21 |
| 其它 | ||
| 最大油泵壓力 | mpa | 16 |
| 油泵馬達 | kw | 55+55 |
| 電熱功率 | kw | 85.25 |
| 外形尺寸(LxWxH) | m | 14.3×2.8×3.5 |
| 重量 | t | 65 |
| 料斗容積 | kg | 100 |
| 油箱容積 | L | 1900 |
